Filmpje 'Bart's Fototoestelhulp 2.2'

Montageplan Handvat 2.2

Montageplan fototoestel

View more PowerPoint from AnneliesRollez

Nodige bestanden voor het montageplan

Handvat:  Handvat.stl
Hulpstuk: Hulpstuk_Knop.stl
Onderplaat: Onderplaat.pdf
Plaatje: Plaatje.pdf

Handvat 2.2 - Knop 1.3

Het nieuwe handvat hebben we dus laten 3D printen in het zwart. Dat is de kleur die de client het liefste wou, en die ervoor zorgt dat het handvat en de camera één geheel vormen. Het valt als het ware niet op dat er een element is toegevoegd.

Voor de bevestiging van het handvat maken we dus gebruik van twee bevestigingspunten. Enerzijds gebruiken we de schroefdraad onderaan (normaal bedoeld voor het plaatsten op een statief) en anderzijds gebruiken we het metalen elementje waar het draaglint normaal door zit.

Hierdoor moesten we een nieuw metalen onderdeel voorzien in het handvat zodat het draaglint opnieuw kon worden bevestigd.

Als laatste had de door ons aangekocht knop ene blauwe kleur. Bart wou deze ook liever in het zwart hebben zodat echt alles één mooi geheel was.

Hiervoor hebben we het geheel eerst volledig afgedekt, en vervolgens eerst gespoten met een plastic primer. Daarna werd de knop gespoten in een zwarte kleur.

Handvat 2.2

(http://designforeverone.howest.be , Ph: Pieter Michiels, Co-design team: Annelies Rollez, Cesar Vandevelde, Justin Couturon, Bart Grimonprez, Lieven De Couvreur, Jan Detand)

 ( http://designforeverone.howest.be, Ph: Pieter Michiels, Co-design team: Annelies Rollez, Cesar Vandevelde, Justin Couturon, Bart Grimonprez, Lieven De Couvreur, Jan Detand)

(http://designforeverone.howest.be, Ph: Pieter Michiels, Co-design team: Annelies Rollez, Cesar Vandevelde, Justin Couturon, Bart Grimonprez, Lieven De Couvreur, Jan Detand)


De grootste problemen bij de vorige versie van het handvat waren ten eerste, dat er te weinig ruimte was, bij het vasthouden, voor de vingers.

 Dit hebben we opgelost door op die plaats, het handvat deels te gaan vijlen. Zo werd een grotere ruimte gecreëerd wat het vasthouden van de camera verbeterd.

Het tweede probleem is dat er een te grote ruimte zat tussen het onderste bevestigingsplaatje en de camera. Het handvat was dus eigenlijk wat 'te lang' om perfect aan te sluiten op de camera.

Dit zijn dus twee punten die in de volgende versie van het handvat zeker moeten aangepast worden.
Van daaruit zijn we vervolgens gestart met het aanpassen van het 3D model van het handvat. Dit zodat we zo snel mogelijk een nieuwe versie konden laten 3D printen.
Het onderplaatje werd dus wat dieper gelegd, en onderaan het handvat werd een stuk weggetrimd. Ook voor het vasthouden werd het 3D model aangepast.

Eenmaal deze dingen waren aangepast, werden de STL-files opnieuw doorgestuurd naar Bart om het stuk te laten 3D printen.

Knop 1.2.

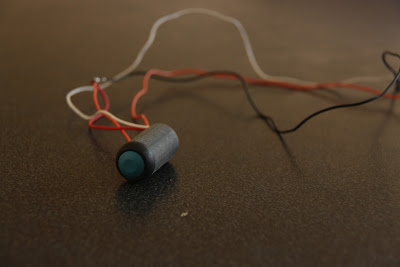

Ook  het nieuwe tussenstukje voor de nieuwe knop werd uitgestest.  Onderaan werd het vierkante knopje geassembleerd die zorgt voor de FOCUS. Bovenaan werd de blauwe knop voorzien die zorgt voor de TRIGGER. De draden werden gesoldeerd, uitgetest en kunnen de komende dagen op de juiste plaats in het handvat worden gesoldeerd.

Handvat 2.1: Bevestiging aan de camera

Nadat we het eerste 3D geprint handvat hadden, konden we het voor de eerste bevestigen aan de camera van Bart. Hiervoor hebben we eerst de camera alleen bevestigd via de statief-opening onderaan.

Dat alleen bleek al een goede stevigheid te hebben. Maar voor de zekerheid te garanderen dat het handvat toch stevig blijft hangen, werd ook het haakje toegevoegd waarmee het handvat wordt vastgemaakt aan de aanwezige bevestiging voor het draaglint.

Doordat de gleuf in het gemodelleerd model te klein werd genomen, paste het geplooide plaatje er niet in. Door het wat bijschuren ervan en het voorzichtig in de gleuf te 'kloppen', zat het plaatje stevig vast. Alleen door het schuren heeft het toch wat van zijn stevigheid verloren, waardoor het niet echt meer ideaal was. Toch was het voldoende om het te testen als tweede bevestigingspunt.

Het handvat bevestigd aan de twee bevestigingspunten aan de camera geven het volgende resultaat:



 Nog eens van verschillende aanzichten gezien:



 Vervolgens hebben we Bart voor de eerste keer de camera laten vasthouden aan het nieuwe handvat.
Voor een eerste versie was hij daar al heel tevreden mee, als was er één aspect die in de volgende versie moest worden aangepast. Dit was namelijk de plaats tussen de camera en het handvat waar zich 3 van de 5 vingers bevinden:

Daarvoor hebben we het handvat op die plaats wat afgeschuurd, zodat de vingers er beter tussen kunnen om een betere grip te garanderen

 Dit wordt de komende week bij Bart afgetoetst.
