zaterdag 19 mei 2012

Knop 1.2.

Ook  het nieuwe tussenstukje voor de nieuwe knop werd uitgestest.  Onderaan werd het vierkante knopje geassembleerd die zorgt voor de FOCUS. Bovenaan werd de blauwe knop voorzien die zorgt voor de TRIGGER. De draden werden gesoldeerd, uitgetest en kunnen de komende dagen op de juiste plaats in het handvat worden gesoldeerd.



Handvat 2.1: Bevestiging aan de camera

Nadat we het eerste 3D geprint handvat hadden, konden we het voor de eerste bevestigen aan de camera van Bart. Hiervoor hebben we eerst de camera alleen bevestigd via de statief-opening onderaan.


Dat alleen bleek al een goede stevigheid te hebben. Maar voor de zekerheid te garanderen dat het handvat toch stevig blijft hangen, werd ook het haakje toegevoegd waarmee het handvat wordt vastgemaakt aan de aanwezige bevestiging voor het draaglint.


Doordat de gleuf in het gemodelleerd model te klein werd genomen, paste het geplooide plaatje er niet in. Door het wat bijschuren ervan en het voorzichtig in de gleuf te 'kloppen', zat het plaatje stevig vast. Alleen door het schuren heeft het toch wat van zijn stevigheid verloren, waardoor het niet echt meer ideaal was. Toch was het voldoende om het te testen als tweede bevestigingspunt.

Het handvat bevestigd aan de twee bevestigingspunten aan de camera geven het volgende resultaat:


 Nog eens van verschillende aanzichten gezien:




 Vervolgens hebben we Bart voor de eerste keer de camera laten vasthouden aan het nieuwe handvat.
Voor een eerste versie was hij daar al heel tevreden mee, als was er één aspect die in de volgende versie moest worden aangepast. Dit was namelijk de plaats tussen de camera en het handvat waar zich 3 van de 5 vingers bevinden:


Daarvoor hebben we het handvat op die plaats wat afgeschuurd, zodat de vingers er beter tussen kunnen om een betere grip te garanderen


 Dit wordt de komende week bij Bart afgetoetst.

vrijdag 11 mei 2012

Handvat 2.1: 3D printen

De nieuwe versie van het handvat werd gemodelleerd en ziet er als volgt uit:

Onderaan wordt dus een metalen plaatje voorzien. Ook het metalen onderdeeltje dat voorzien moet worden om het lint van de camera opnieuw te bevestigen, wordt op een andere manier bevestigd. Het haakje wordt doorgestoken van langs binnen.
 Gisteren werd het handvat en het hulpstuk voor de knop voor het eerst geprint:





We zijn op dit volop bezig met het maken van zowel de onderplaat als het haakje. Enkel het gleufje waar het lint  door moet nog in het haakje gemaakt worden.

maandag 7 mei 2012

Handvat 2.1. : Bezoek Bart

Vandaag zijn we langs geweest bij Bart om ons model te tonen die gemodelleerd hadden om vervolgens te laten 3D printen. Hierrond had hij nog enkele opmerkingen waar we nog verder moesten over nadenken en aanpassen alvorens we voor de eerste keer kunnen printen.

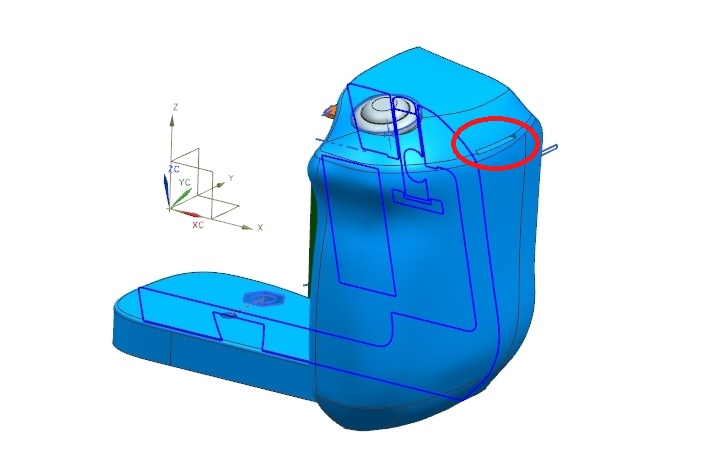

Het gedeelte omcirkelt met rood vond Bart te dik. Het zou volgens hem te lomp over komen als de camera daarop bevestigd is. Hij stelde voor dit te vervangen door een metalen plaatje. Zo zou de dikte voor meer dan de helft gereduceerd kunnen worden.


Omdat we het oude bevestigingselement, waar normaal gezien het lint door is bevestigd, gebruiken om het nieuwe handvat aan de de camera te bevestigen, wilden we een nieuw metaal platje voorzien in het nieuwe handvat. Dit zouden we erin lijmen, maar dit leek niet echt een goed idee, zeker niet op lange termijn. Voorstel was hier een extra gaatje voorzien zodat we het plaatje kunnen vastzetten met een schroefje, of gebruik maken van de opening aan de andere kant van het handvat.

Deze elementen worden opnieuw gemodelleerd zodat we zo snel mogelijk een eerste versie kunnen 3D printen.

Handvat 2.1

Het handvat werd volledig gemodelleerd:
